Оптич.головка МС-2-ZOOM вар.2

Тринокулярная оптическая головка МС-2-ZOOM вар.2 устанавливается на любой стандартный штатив стереомикроскопа Микромед - основание А, основание CR, штативы TD-1, TD-2, TD-3, TD-4. Для установки на штативы TD-3 и TD-4 необходимо использовать фокусировочный механизм с кронштейном - держателем оптической головки.

Посадочный диаметр - 70 мм.

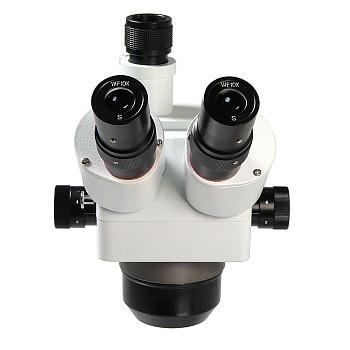

Вариант исполнения оптической головки "МС-2-ZOOM вар. 2" - тринокулярная модель, которая имеет третий вертикальный выход - канал визуализации. Данная конструкция позволяет выводить изображение в режиме реального времени на экран ПК с помощью видеоокуляра (видеоокуляр в стандартную комплектацию не входит). Видеоокуляр устанавливается в канал визуализации. Таким образом он не мешает проводить исследование через окуляры. Переключение светового потока с левого тубуса на вертикальный выход происходит посредством рукоятки, расположенной с левой стороны. Тринокулярный вариант исполнения визуальной насадки так же позволяет подключать комплект визуализации на базе ФК (в комплект не входит)





 Характеристики
 Увеличение микроскопа, крат 10-40
 Визуальная насадка тринокулярная
 Угол наклона визуальной насадки, град 45
 Регулируемое межзрачковое расстояние, в пределах, мм 55-75
 Объектив панкратический, крат 1-4
 Рабочее расстояние, мм 85
 Поле зрения, мм 23 - 5,5
 Дополнительное оборудование Штатив TD-1 / Штатив TD-2 (для микроскопов МС-2-ZOOM) / Штатив TD-3 / Штатив TD-4 / Основание "А" со штативом стерео микроскопа МС-2




Увеличение оптической головки с каждой парой сменных окуляров и при всех насадках на объективную часть























































 Увеличение объективной части

 Окуляр 5х

 Окуляр 10х

 Окуляр 15х

 Окуляр 20х

 Стандартный объектив

 1 ~ 4х

 5 ~ 20х

 10 ~40х

 15 ~ 60х

 20~80х

 С насадкой 0,5х

 0,5 ~ 2х

 0,25~10х

 5 ~ 20х

 7,5 ~ 30х

 10~40х

 С насадкой 0,75х

 0,75 ~ 3х

 3,75~15х

 7,5~30х

 11,25~45х

 15~60х

 С насадкой 1,5х

 1,5 ~ 6х

 7,5 ~ 30х

 15~60х

 22,5~90х

 30~120х

 С насадкой 2х

 2 ~ 8х

 10 ~ 40х

 20~80х

 30 ~ 120х

 40~160х






Рабочее расстояние и диаметр поля зрения оптической головки в плоскости объекта с каждой парой сменных окуляров и при всех насадках на объективную часть





























































 Увеличение объективной части

 Рабочее расстояние, мм

 Поле с окуляром 5х, мм

 Поле с окуляром 10х, мм

 Поле с окуляром 15х, мм

 Поле с окуляром 20х, мм

 Стандартный объектив

 1 ~ 4х

 85

 20-5

 23-5,5

 15,5-4

 10,5-3

 С насадкой 0,5х

 0,5 ~ 2х

 172

 40-11

 52-12

 36-8,5

 25-5,8

 С насадкой 0,75х

 0,75 ~ 3х

 95

 25-6,5

 30-7

 21-5

 14-3,5

 С насадкой 1,5х

 1,5 ~ 6х

 42

 13-3,5

 15-4,8

 10,5-2,5

 7-1,8

 С насадкой 2х

 2 ~ 8х

 28

 10-2,5

 11,5-3

 8-2

 5,5-1,5
