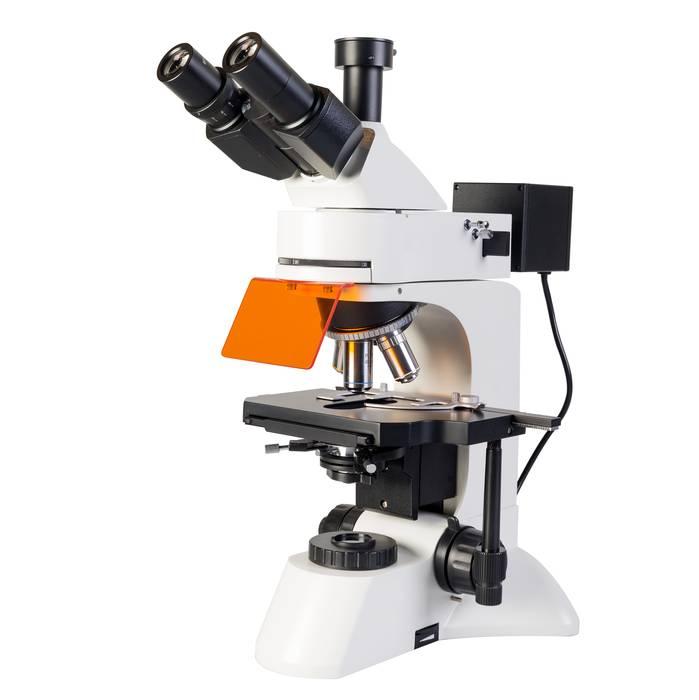

В базовый комплект поставки микроскопа Микромед 3 ЛЮМ LED входит четыре объектива с планахроматической коррекцией предназначенные для работы как в обыкновенном свете, так и при люминесцентных исследованиях со светом возбуждения видимого спектра. В комплекте четыре объектива – PLAN 4x/0.1, PLAN 10x/0.25, PLAN 40x/0.85 и объектив масляной иммерсии PLAN 100x/1.25 oil. Объективы PLAN 40x/0.85 и PLAN 100x/1.25 имеют оправы с подпружиненными оптическими блоками, что препятствует повреждению оптики объектива и изучаемого образца. Благодаря исправленной кривизне поля и сферической аберрации, исследователь может наблюдать плоское изображение без искажений по краям с одинаково высокой резкостью по всему полю. В сочетании с исправленным хроматизмом, это обеспечивает высокую информативность, комфорт при наблюдении и отличное качество записываемых изображений. Все объективы парфокальны, поэтому при смене увеличений не теряется наводка на резкость. Для установки объективов микроскопа предназначено револьверное устройство, рассчитанное на 5 объективов, это позволяет быстро переходить к исследованиям с различными увеличениями. По дополнительному заказу поставляются объективы для исследований по методу фазового контраста – PLAN PH 4x/0.1, PLAN PH 10x/0.25, PLAN PH 40x/0.65, PLAN PH 100x/1.25 oil.
Микроскоп снабжен тринокулярной визуальной насадкой, что позволяет устанавливать цифровую окулярную камеру - видеоокуляр для вывода изображения на внешнее устройство и записи файлов. Камера устанавливается в вертикальный выход канала визуализации – третий тубус с помощью комплектного адаптера C-mount.
Световой поток на тубус визуализации направляется с помощью переключателя на корпусе насадки. Видеоокуляр в комплект поставки микроскопа не входит, его можно выбрать и приобрести в нашем интернет-магазине

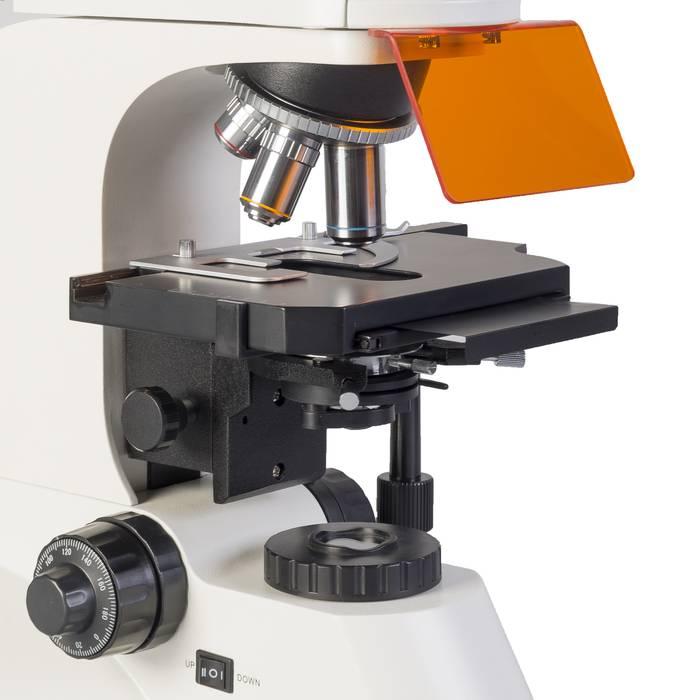

Осветительная система проходящего света устроена по схеме Кёлера и имеет коллектор с полевой диафрагмой, центрируемый конденсор Аббе с откидным фронтальным компонентом в оправе и апертурной диафрагмой. В конструкции микроскопа предусмотрены слоты для установки дополнительных устройств для поляризации, методов темного поля и фазового контраста. В осветительную систему светлого поля входит светодиод белого света с регулируемой яркостью. Блок питания встроен в основание микроскопа.
Осветительная система микроскопа Микромед 3 ЛЮМ LED предназначена для работы как в обычным свете, так и в свете видимой люминесценции. Возможность проводить исследования не только в обычном свете, но и в свете люминесценции значительно расширяет области применения микроскопа. При работе с люминесценцией, свет возбуждения, необходимый для свечения объекта, выделяется из света источника с помощью возбуждающего светофильтра, после чего попадает на полупрозрачное дихроичное зеркало. Зеркало отражает свет только определенных длин волн и направляет его для освещения предмета исследования. Свет, отраженный от предмета, вновь проходит через объектив и дихроичное зеркало. После чего он попадает на запирающий фильтр, обрезающий свет возбуждения, и наблюдатель видит только изображение светящегося собственным светом объекта исследования.
Конструкция люминесцентной насадки микроскопа Микромед 3 ЛЮМ LED позволяет использовать для исследований четыре диапазона – зеленый (G), синий (В), фиолетовый (V) и ультрафиолетовый (UV). Смена диапазонов осуществляется поворотным кольцом. В качестве источников света используются светодиоды с соответствующими спектрами излучения. Общий диапазон спектров возбуждения люминесценции 330-550 нм, диапазон исследуемой люминесценции 425-700 нм. Фильтры возбуждения и светодиоды установлены на поворотной турели в корпусе люминесцентной насадки. Возможность использования четырех спектральных диапазонов максимально расширяет сферу применения микроскопа и позволяет работать со всеми известными красителями - флюорохромами. Для работы в обычном свете поворотное кольцо турели имеет положение «0», при котором фильтры возбуждения в световой поток не вводятся. В конструкции люминесцентной насадки предусмотрена «световая заглушка», вводимая в световой поток для того, чтобы воспрепятствовать свету возбуждения освещать образец. Блок питания светодиодов с регулятором яркости встроен в основание.
С помощью микроскопа Микромед 3 ЛЮМ LED исследования могут проводиться как при свете собственной люминесценции объекта, так и при свете вторичной люминесценции с использованием красителей - флюорохромов. Исследования осуществляются как в обычном свете, так и в одной из четырех спектральных областей света возбуждения:
Тип микроскопа | Прямой |
Увеличение, крат | 40-1000 |
Оптическая схема | Бесконечность |
Объективы, в комплекте | 4x/0.1, 10x/0.25, 40x/0.85, 100x/1,25 ми |
Тип коррекции объективов | планахроматы, длина тубуса "бесконечность" |
Револьверное устройство | на 5 объективов |
Тип визуальной насадки | тринокулярная |
Увеличение насадки, крат | 1 |
Диоптрийная настройка, дптр | ±5, на левом тубусе |
Угол наклона визуальной насадки, град | 30 |
Угол поворота визуальной насадки, град | 360 |
Регулируемое межзрачковое расстояние, в пределах, мм | 55-75 |
Окуляры, в комплекте | WF 10/22 с удаленным зрачком. Адаптер C-mount, в комплекте |
Посадочный диаметр окуляров, мм | 30 мм |
Установка окулярной камеры | адаптер C-mount |
Количество спектральных диапазонов | 4 |
Длина волны света возбуждения, нм | 330-400 (UV), 395-415 (V), 420-485 (В), 460-550 (G) |
Длина волны запирающего фильтра, дихроизм, нм | 425 (UV), 455 (V), 515 (В), 590 (G) |
Общий диапазон исследуемой люминисценции, нм | 425-700 |
Источники света возбуждения люминисценции | Светодиоды |
Регулировка яркости,% | 0-100 |
Полевая диафрагма | Есть, центрируемая |
Система освещения светлого поля | Кёлер |
Конденсор светлого поля | Аббе, центрируемый, А=1,25 |
Полевая диафрагма | Есть |
Апертурная диафрагма | Есть |
Источник проходящего света | Светодиод белого света |
Регулировка яркости,% | 0-100 |
Предметный столик, размер, мм | 210 х 140 |
Диапазон перемещения образца, мм | 75x50 |
Препаратоводитель | Есть |
Механизм фокусировки | Грубая, тонкая |
Диапазон хода фокусировки, мм | 25 |
Ограничитель хода | Есть |
Регулировка усилия фокусировки | Есть |
Цена деления тонкой фокусировки, мм | 0,002 |
Источник питания, сеть переменного тока, В/Гц | 85 - 265, 50/60 |
Вставка плавкая, В/А | 250/1,0 |
Габаритные размеры, мм | 520 х 460 х 250 |
Габаритные размеры в упаковке, мм | 320 x 360 x 680 |
Масса, не более, кг | 14,0 |
* - не входит в стандартную комплектацию, поставляется по дополнительному заказу
Типы | Длина волны возбуждения | Длина волны запирания |
Ультрафиолетовый (UV) | 330 нм – 400 нм | 425 мм |
Фиолетовый (V) | 395 нм – 415 нм | 455 мм |
Синий (B) | 420 нм – 485 нм | 515 мм |
Зеленый (G) | 460 нм – 550 нм | 590 мм |
