Микроскоп Микромед И ЛЮМ

Микроскоп тринокулярный инвертированный люминесцентный МИКРОМЕД И ЛЮМ предназначен для исследований малоконтрастных клеточных культур тканей, осадков жидкостей и т. п., находящихся в специальной посуде. Исследования объектов проводятся в проходящем свете по методу светлого поля и фазового контраста, а так же в свете видимой люминесценции.



Микроскоп может применяться в области медицины, клеточной и молекулярной биологии, биотехнологии, фармакологии, токсикологии, вирусологии, гидробиологии, сельского хозяйства, экологии.



Толщина объекта исследования не играет роли, так как перевернутая конструкция микроскопа (освещение объекта сверху, наблюдение — снизу) позволяет исследовать габаритные объекты или объекты, расположенные в специальной посуде (чашках Петри, планшетах Террасаки, колбах и т. п.), а также просмотр питательной среды под монослоем. Осветительная система микроскопа рассчитана для работы с лабораторной посудой высотой до 70 мм, возможна установка посуды высотой до 150 мм. Объективы микроскопа планахроматической коррекции имеют увеличенный рабочий отрезок, что позволяет просматривать объекты (клеточный монослой) в лабораторной посуде с толщиной дна до 1,5 мм, а так же просмотр питательной среды над монослоем.



Исследования малоконтрастных объектов выполняются с применением фазовоконтрастных объективов увеличений 10 РН, 20 РН.



В люминесцентый модуль установлены 2 стандартных кубика люминесценции (голубой и зеленый). Третья открытая позиция позволяет быстро переходить пользователю с метода флуоресценции на метод светлого поля.



Перемещение посуды на предметном столике осуществляется вручную или накладным препаратоводителем с коаксиальными рукоятками управления (входит в стандартный комплект микроскопа). Для установки посуды больших габаритов поверхность предметного столика может быть увеличена дополнительной приставкой (входит стандартный в комплект микроскопа).



На микроскопе можно фотографировать изображения объектов с помощью комплекта визуализации на базе ф/к (в комплект не входит) и выводить изображение в режиме реального времени на экран ПК с помощью видеоокуляра (в комплект не входит). Видеоокуляр устанавливается в третий вертикальный выход визуальной насадки.



Важно:




• При установке лампы не касайтесь руками стеклянного корпуса лампы. Отпечатки пальцев и грязь могут снизить яркость и привести к разрушению лампы.

• Нельзя выключать ртутную лампу ранее, чем через 15 минут после ее зажигания.

• Повторное включение ртутной лампы возможно только через 15–20 минут после ее выключения.




Достоинства




• Современный эргономичный дизайн. Все рукоятки микроскопа легко доступны, при этом руки пользователя остаются в естественном ненапряженном положении

• Оптическая схема микроскопа рассчитана на бесконечность

• Окуляры имеют поле зрения 22 мм, диоптрийную коррекцию зрения и "удаленный зрачок", что позволяет одинаково удобно работать как в очках, так и без очков

• Основание со встроенным блоком питания и осветителем с регулировкой яркости.

• Высокоточная сборка и юстировка микроскопа, а так же парфокальные объективы позволяют исследовать интересующий наблюдателя участок препарата и не терять его из поля зрения при смене бъектива.

• Двухкоординатный предметный столик с коаксиальными рукоятками

• Коаксиальный механизм грубой и точной фокусировки

• Механизм блокировки грубой фокусировки для быстрой настройки микроскопа при смене препарата. Регулировка жесткости хода грубой фокусировки




Характеристики


























































































Увеличение, крат	40 - 400 (640*; 800* - опция)
Спектральный диапазон возбуждения люминесценции, нм	515-700
Спектральный диапазон исследуемой люминесценции, нм	410-550
Визуальная насадка	тринокулярная
Увеличение насадки	1
Диоптрийная настройка (на правом тубусе), Д	±5
Посадочный диаметр окуляров, мм	30
Угол наклона визуальной насадки, град	45
Регулируемое межзрачковое расстояние, в пределах, мм	50-75
Окуляры	широкопольные с удаленным зрачком 10/22; (5/18*; 12,5/15*; 16/16*; 20/12* - опция)
Револьверное устройство	на 5 объективов
Тип коррекции объективов	длиннофокусные планахроматы, для работы в свете видимой люминесценции, рассчитаны на длину тубуса "бесконечность"
Объективы	4x/0,1; 10x/0,25 фазовый; 20x/0,40 фазовый; 40x/0,6
Предметный столик, мм	170x240
Диапазон перемещения препарата, мм	80х120
Конденсор, числовая апертура	0,3
Источник проходящего света - лампа галогеновая, В/Вт	12/30
Источник люминесцентного света - лампа ртутная, Вт	100
Источник питания - сеть переменного тока, В/Гц	220±22/50
Габаритные размеры, мм	700 х 320х 500
Масса, не более, кг	10



* - не входит в стандартную комплектацию, поставляется по дополнительному заказу



Комплектация


















































































































































































Штатив микроскопа со встроенным источником питания, кронштейном осветителя и тринокулярной насадкой с углом наклона 45º	1
Осветитель	1
Предметный стол 170х240 мм (на штативе)	1

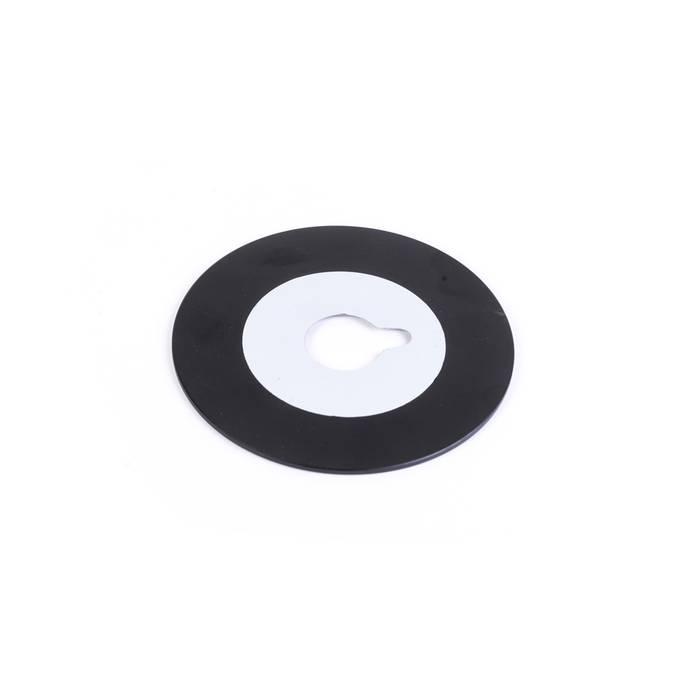

Вкладыш на предметный стол круглый (один из стекла)	2

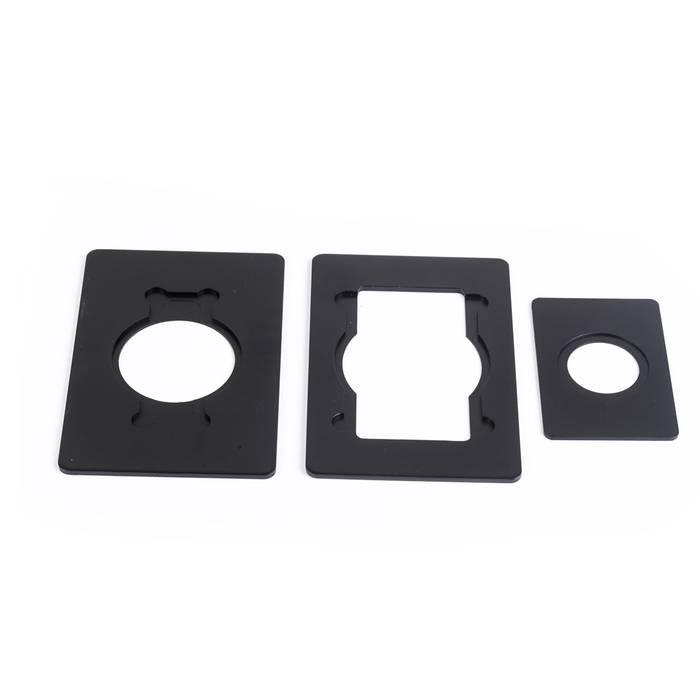

Вставка к предметному столу	1
Препаратоводитель	1
Рамка	1
Держатель светофильтров	1
Фазово-контрастное устройство (каретка)	1
Блок люминесцентных фильтров (синий, зеленый) (в штативе)	1
Фонарь ртутной лампы	1
Блок питания фонаря ртутной лампы	1
Пятигнездный револьвер с объективами (на штативе)	1
Объектив Plan 4х/0,10/-	1
Объектив Plan 10х/0,25 /-  (фазовый)	1
Объектив LPlan 20х/0,40 /1,50 (фазовый)	1
Объектив LPlan 40х/0,60 /1,50	1
Окуляр 10х/22	2
Окуляр 10х/22 с сеткой (цена деления 0,1 мм) (поставляется по доп. заказу)	1
Окуляр 10х/22 со шкалой (цена деления 0,1 мм) (поставляется по доп. заказу)	1
Окуляр 5х/18 (поставляется по доп. заказу)	2
Окуляр 12,5х/15 (поставляется по доп. заказу)	2
Окуляр 16х/16 (поставляется по доп. заказу)	2
Окуляр 20х/12 (поставляется по доп. заказу)	2
Защитный экран	1
Светофильтр зеленый интерференционный в оправе	1
Светофильтр голубой в оправе	1
Светофильтр матовый в оправе	1
Светофильтр желтый в оправе	1
Наглазники на окуляр	2
Видеоокуляр (поставляется по доп. заказу)	1
Комплект визуализации (поставляется по доп.заказу)	1
Шнур сетевой	2
Чехол	1
Винты центрировочные	2
Винт фиксации конденсора	1
Винт фиксации защитного экрана	2
Ключ-шестигранник для винта конденсора	1
Флакон с иммерсионным маслом	1
Лампа галогенная 12В, 30Вт (Одна установлена в штативе микроскопа)	2
Ртутная лампа 100 Вт	1
Вставка плавкая (одна в осветителе, одна в запасном блоке )	3
Руководство по эксплуатации	1



В комплект микроскопа входят два люминесцентных блока (синий и зеленый):



Синий блок:


























Длина волны, нм	Применяемые красители	Цветовой эффект
возбуждающее излучение 410 - 490	1.FITC	Желто-Зеленый
дихроизм 505	2.Акридиновый оранжевый: ДНК, РНК	Желто-Зеленый
запирающий светофильтр 515	3.Аурамин-О	Желто-Зеленый



Зелёный блок:


























Длина волны, нм	Применяемые красители	Цветовой эффект
возбуждающее излучение 500 - 550	1.TRITC	красный
дихроизм 575	2. Родамин В200	красный
запирающий светофильтр 590	3. Пропидий йодид: ДНК	красный
