SD1191 представляет собой миниатюрный усилитель-распределитель 1x9 3G/HD/3G-SDI с восстановлением тактовой частоты. Формат входного сигнала SD/HD/3G-SDI определяется автоматически. Устройство обеспечивает компенсацию потерь в кабеле и восстановление сигнала, что позволяет увеличить длину кабеля SDI для SD сигнала: 400 м, HD: 200 м, 3G: 120 м. Кроме того, этот усилитель-распределитель обеспечивает совместимость всех входов и выходов с сигналами ASI.

Распределение сигнала 1x9

SD1191 - это компактный усилитель-распределитель с одним входом и с девятью выходами для многоскоростных SDI видеосигналов до 1080P 60 Гц (2,97 Гбит/ с). Выходы поддерживают сигнал DVB-ASI

Восстановление сигнала SDI – до 400 метров

SD1191 включает встроенные системы компенсации потерь в кабеле и восстановления сигнала SDI. Устройство регенерирует сигнал SDI, уменьшает джиттер SDI и улучшает качество сигнала SDI по шаблону Yey Pattern (показатели глазкового теста) до того, как он попадет на обработку в устройство. Это позволяет увеличить длину кабеля (3G: 120 м. HD: 200м. SD: 400 м).

Основные характеристики

• Высокоскоростная обработка сигналов 3G/HD/SD-SDl

• Автоматическая компенсация потерь в кабеле и восстановление сигнала

• 9 буферизованных выходов с восстановлением тактовой частоты

• Поддержка сигнала DVB-ASI

• Все служебные данные, передаются на все выходы

• Светодиодные индикаторы питания и входного сигнала

• Резьбовой фиксирующий разъем питания

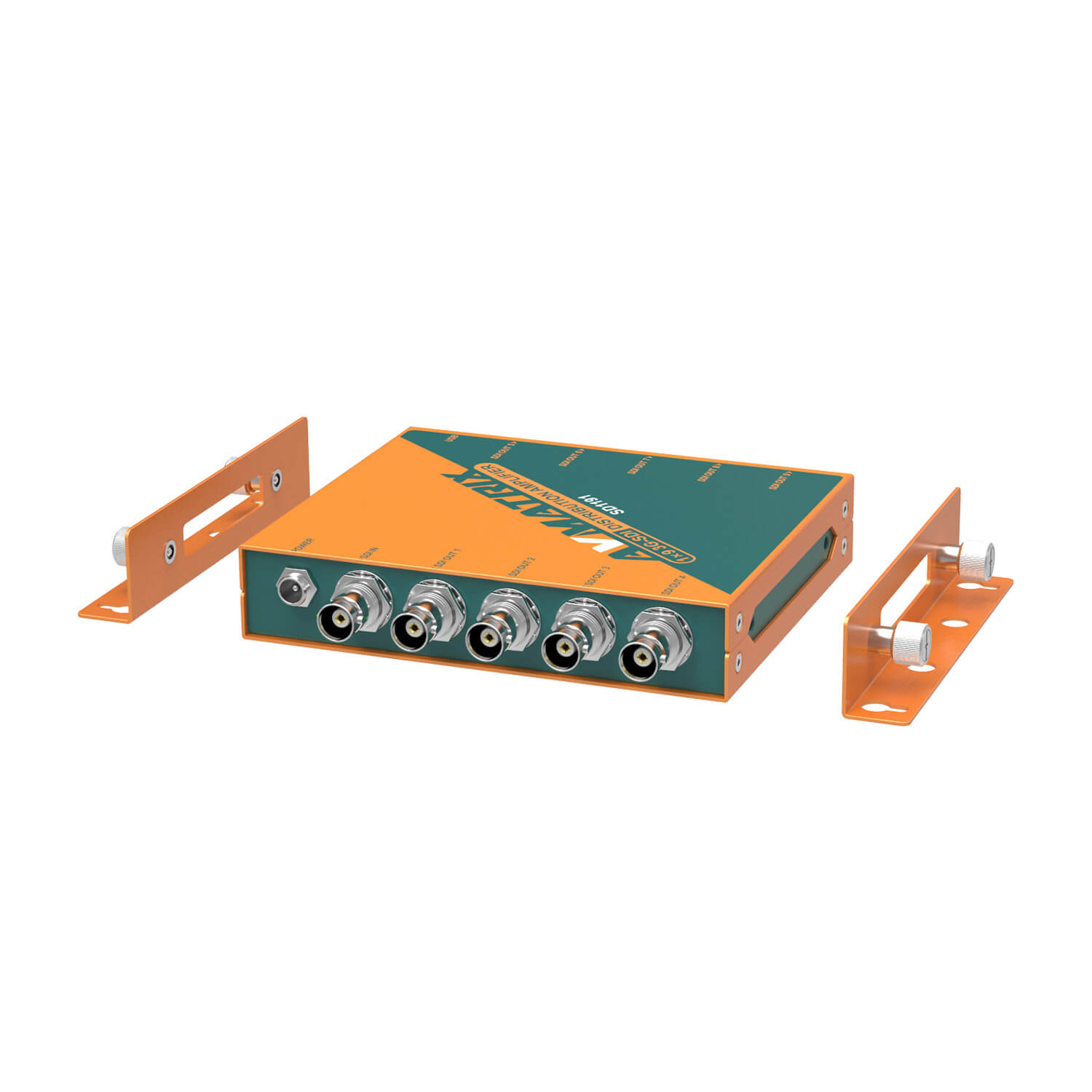

• Конструкция съемного кронштейна для настенного монтажа

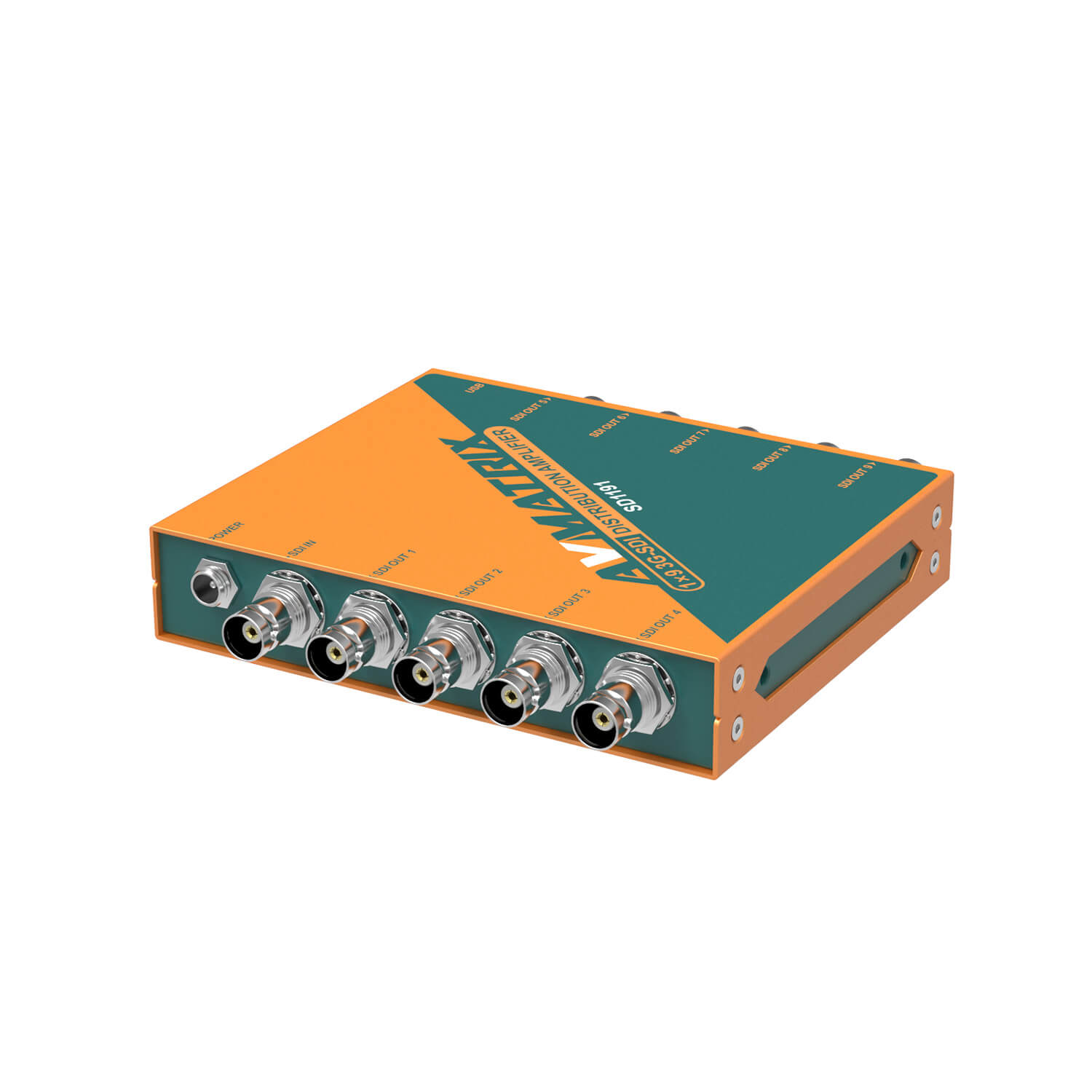

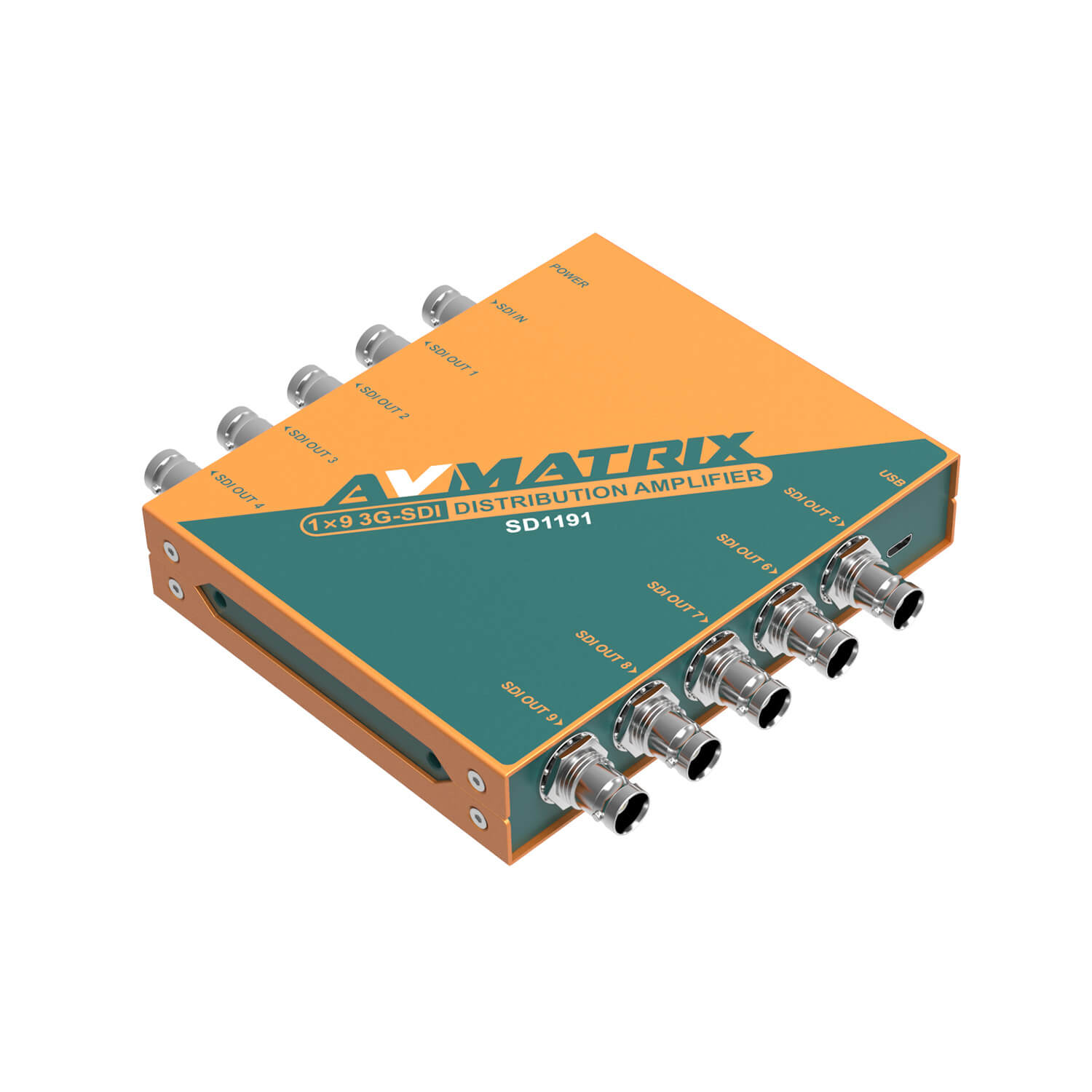

Модель AVMATRIX SD1191 3G-SDI 1×9

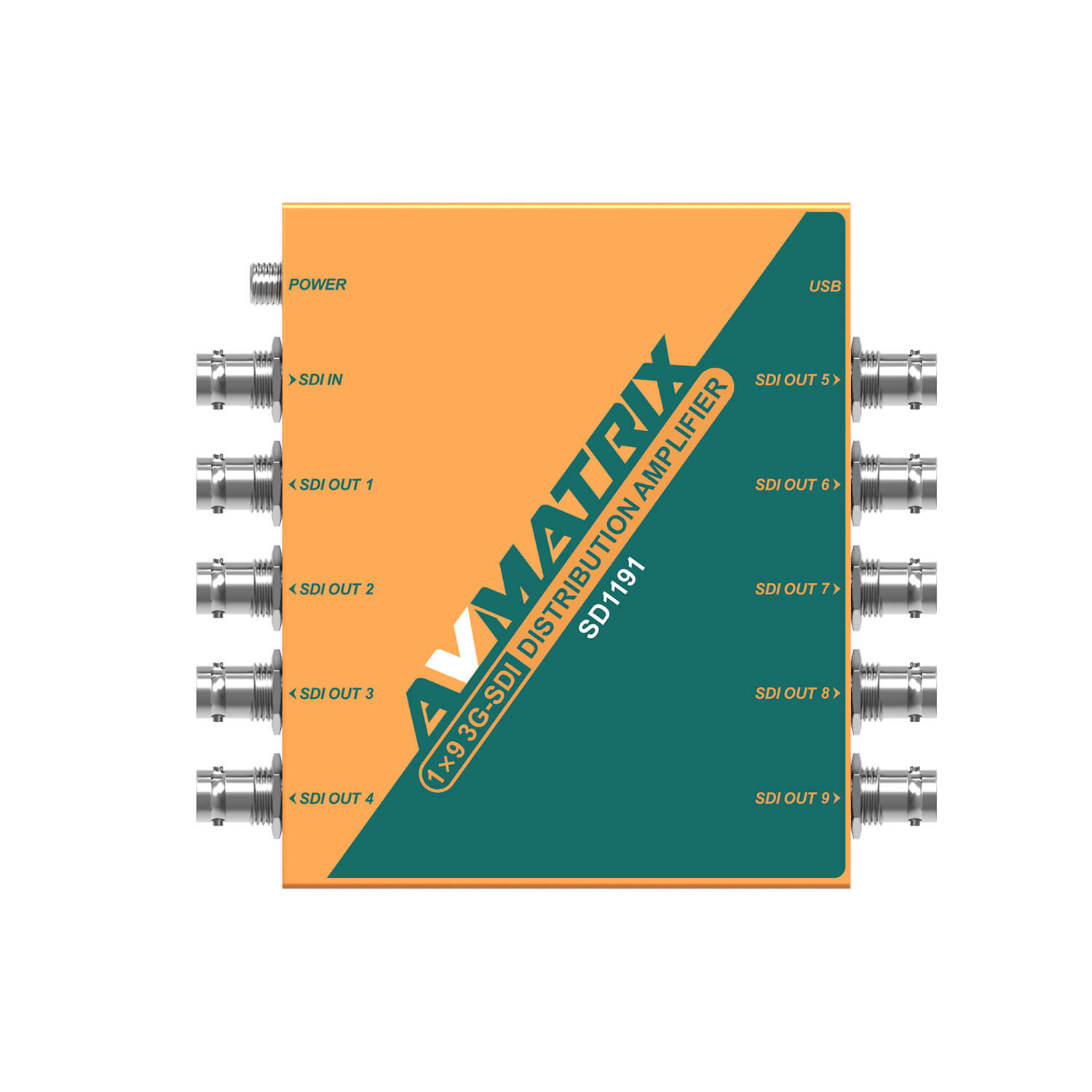

Интерфейсы
Вход SD/HD/3G-SDI/DVB-ASI x 1
Выход SD/HD/3G-SDI/DVB-ASI x 9
Форматы
Скорость передачи видео SDI SD/HD/3G-SDI
Поддерживаемые форматы SDI 1080p 60/59.94/50/30/29.97/25/24/23.98
1080PsF 30/29.97/25/24/23.98
1080i 60/59.94/50
720p 30/29.97/25/24/23.98
625i 50 525i 59.94
Стандарты SDI SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M Level A и B
Стандарты ASI DVB-ASI
SDI Цветовое пространство, точность цветопередачи RGB 4:4:4 10 бит/12 бит
YUV 4:2:2/4:4:4 10 бит/12 бит
Автопереключение SDI Автодетектирование SD, HD и 3G-SDI на входе
Прочие параметры
Разъем питания Разъем питания с резьбой,
Напряжение питания DC 5-17 В
Мощность потребления 1,0 Вт
Рабочая температура -20℃~ 60℃
Температура хранения -30℃~ 70℃
Рабочая влажность 0%~90% без конденсата
Размеры 125,5х104 х24,5 мм
Вес 600 г

• Усилитель-распределитель AVMATRIX SD1191 3G-SDI 1×9
• Монтажный кронштейн – 2
• Универсальный источник питания DC 12V
• Руководство по эксплуатации и гарантийный талон
