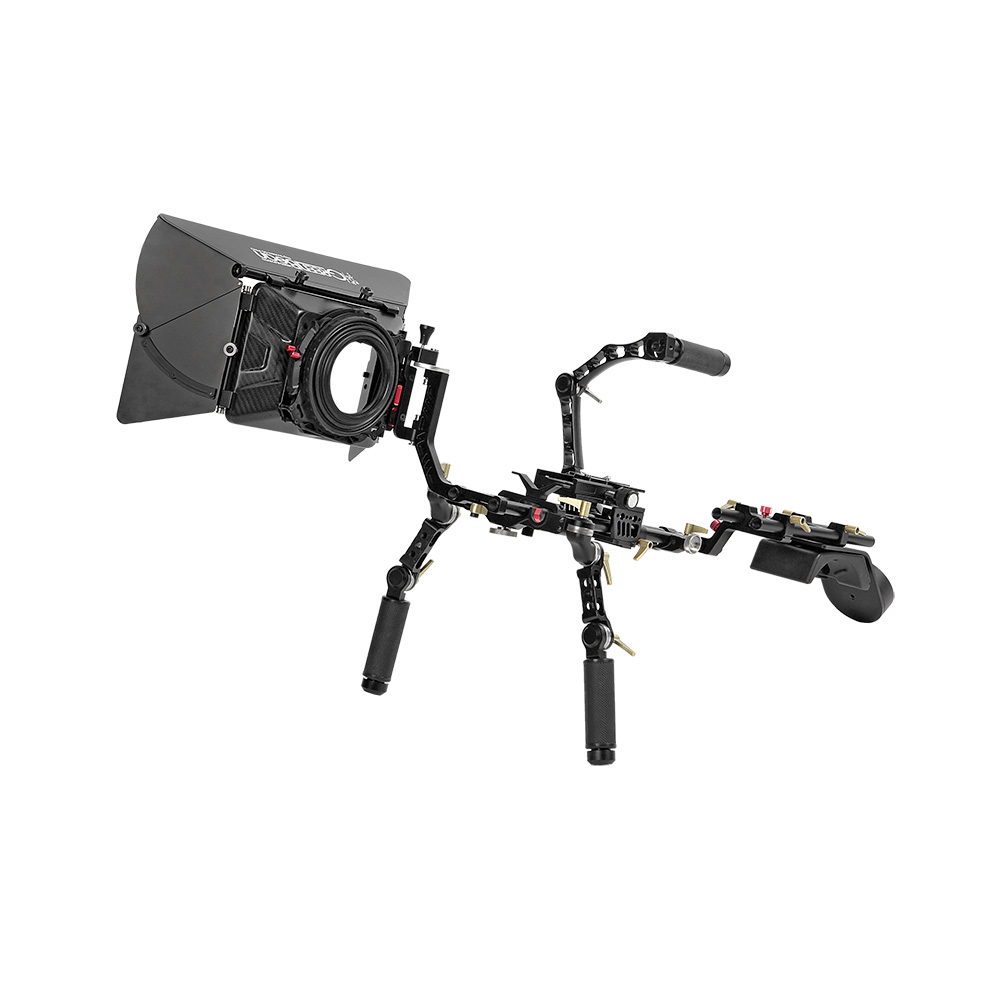

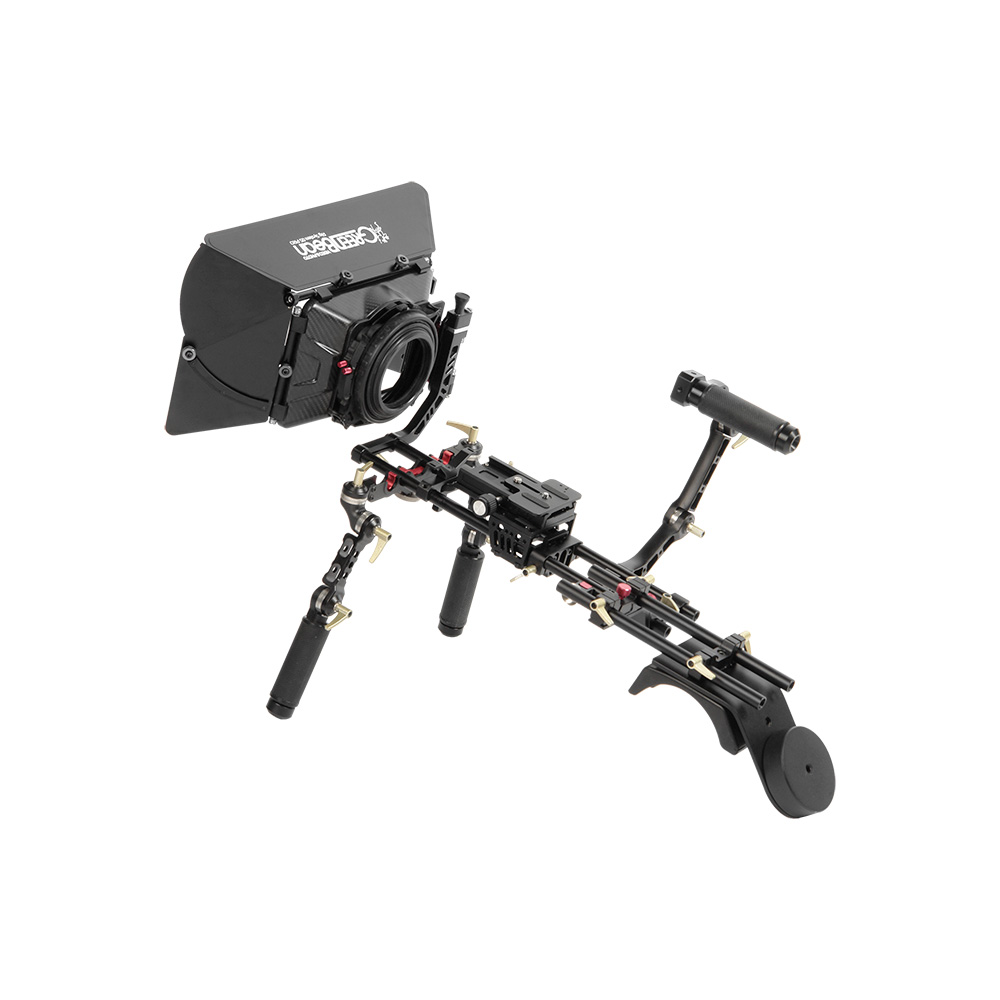

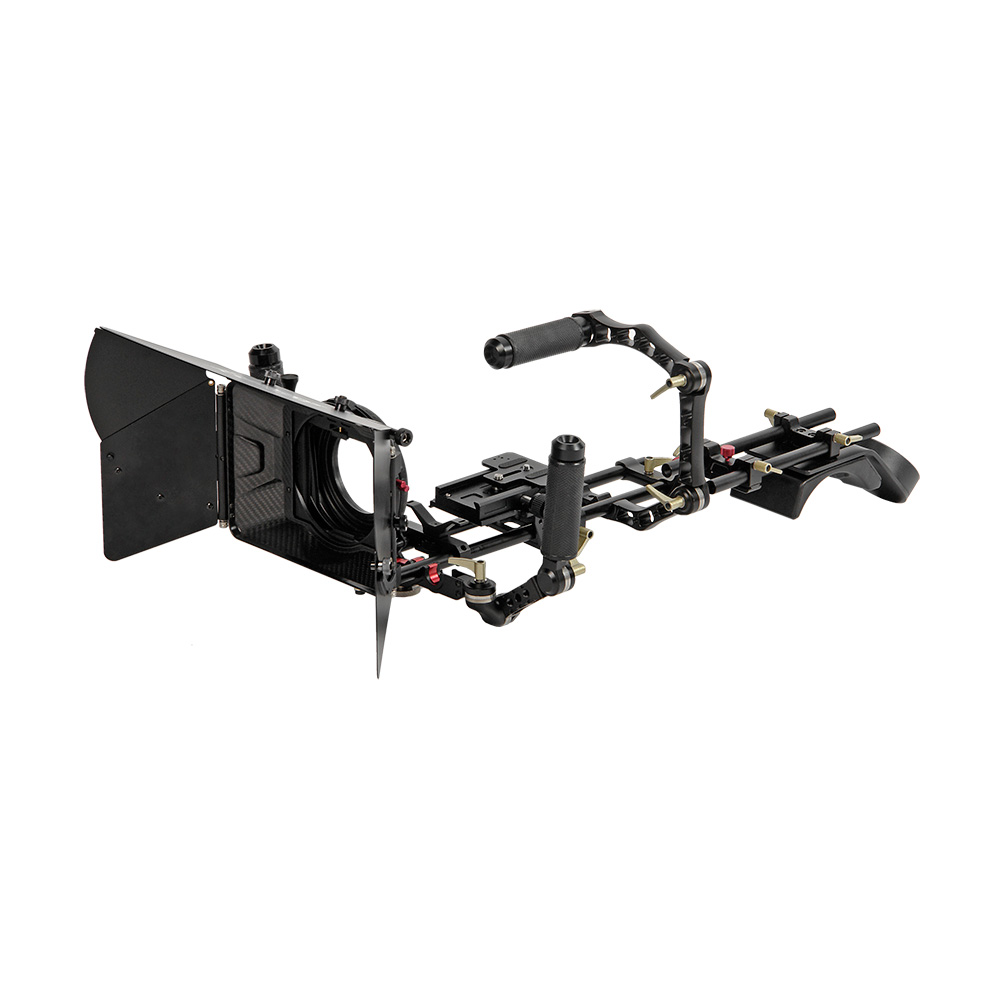

Настройка геометрических размеров рига в широких пределах позволяет установить на него практически любую современную камеру и дополнительное оборудование в удобном оператору положении.

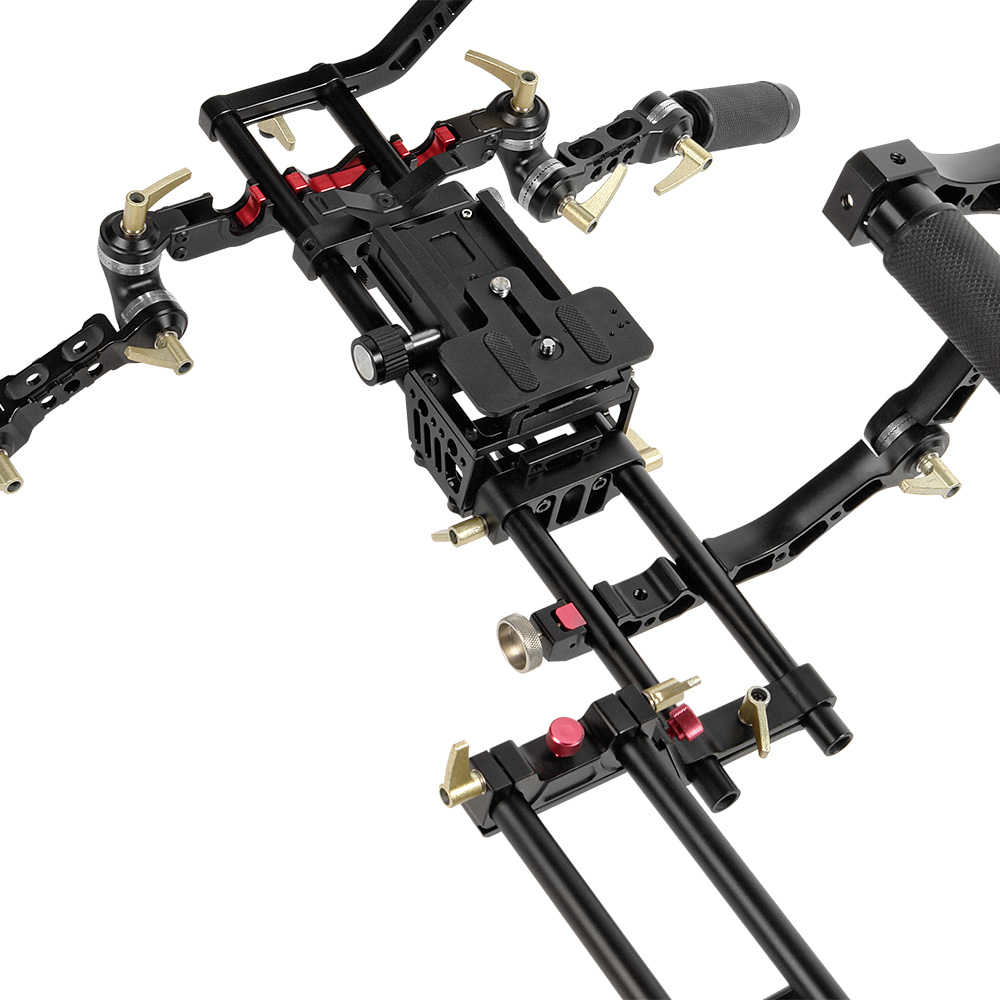

В качестве основы обвеса используются два алюминиевых суппорта (направляющие) диаметром 15 мм и длиной 440 мм, на которые «навешиваются» все остальные компоненты обвеса: ручки, площадка для камеры, компендиум, опора объектива, плечевой упор. Для удлинения суппортов, в комплекте с ригом идут два дополнительных суппорта длиной 100 мм с двухсторонними винтами. Все элементы обвеса (кроме резиновых накладок на рукоятки и плечевой накладки) изготовлены из алюминиевого сплава на высокоточном CNC оборудовании. Бесчисленное количество положений, в которые можно установить и зафиксировать все элементы обвеса, позволят подобрать оптимальную конфигурацию рига. Все затяжные барашки изготовлены из алюминиевого сплава и имеют храповой механизм.

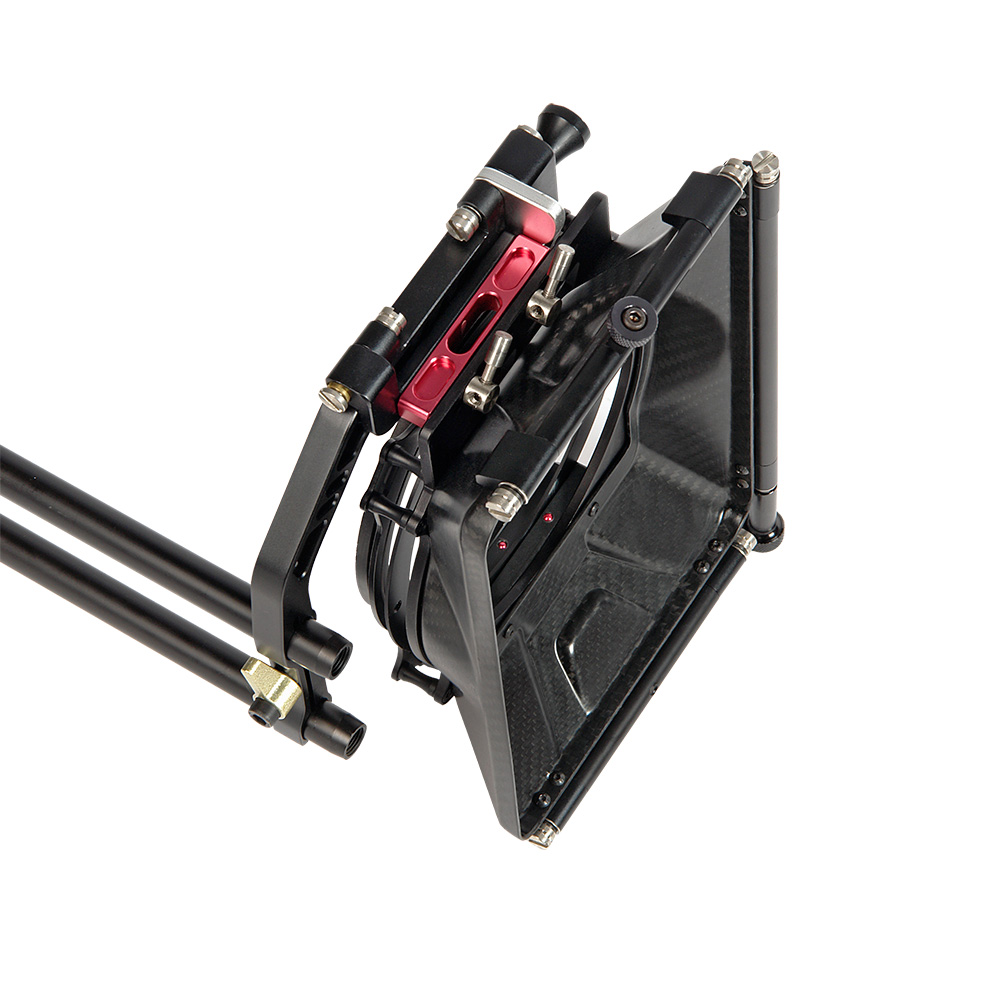

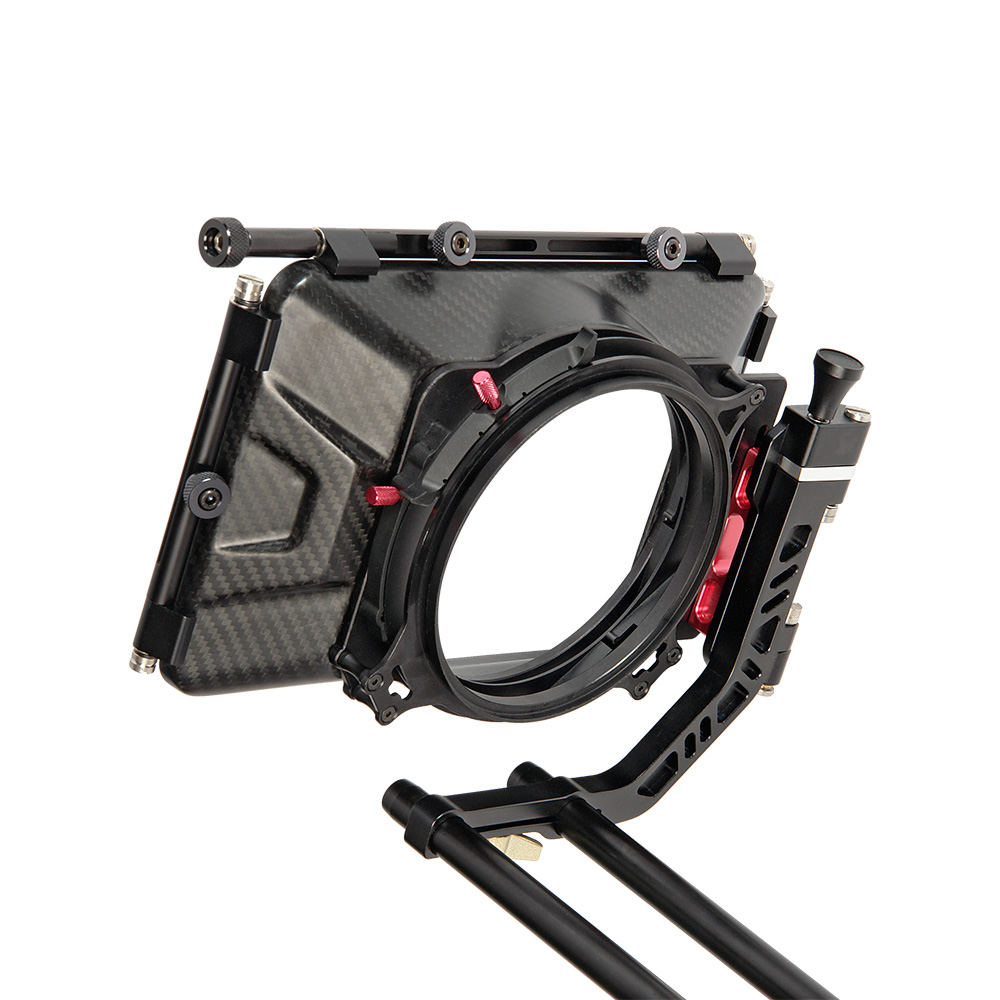

Компендиум (9″ х 6″) устанавливается перед объективом и служит в качестве бленды и для установки светофильтров. Металлический светозащитный короб, регулируемый по высоте, имеет три поворотных шарнира для установки светозащитных шторок: двух боковых и одной верхней (козырька). Все шторки в шарнире имеют надёжную винтовую фиксацию. Более того, предусмотрена возможность изменить геометрию боковых шторок для предотвращения засветки при работе с объективами с разным фокусным расстоянием. Геометрия козырька — неизменяемая.
За светозащитным коробом находятся кассета для двух светофильтров. Светофильры (размер 4″ х 4″) устанавливаются в оправу, фиксируются в ней подпружиненным штифтом и вместе с оправой устанавливаться в кассету. Одна оправа (ближняя к камере) имеет возможность вращаться вокруг своей оси, таким образом, можно установить поляризационный фильтр. Фиксация оправ в кассете — винтовая.
Смена объектива осуществляется без снятия компендиума с суппортов. Поворотный шарнир позволяет просто откинуть компендиум в сторону на угол до 180°.
С обратной стороны компендиума закреплено резиновое кольцо с отверстием под объектив камеры диаметром 86 мм (допустимый максимально возможный диаметр объектива составляет 131 мм — со снятым резиновым кольцом).

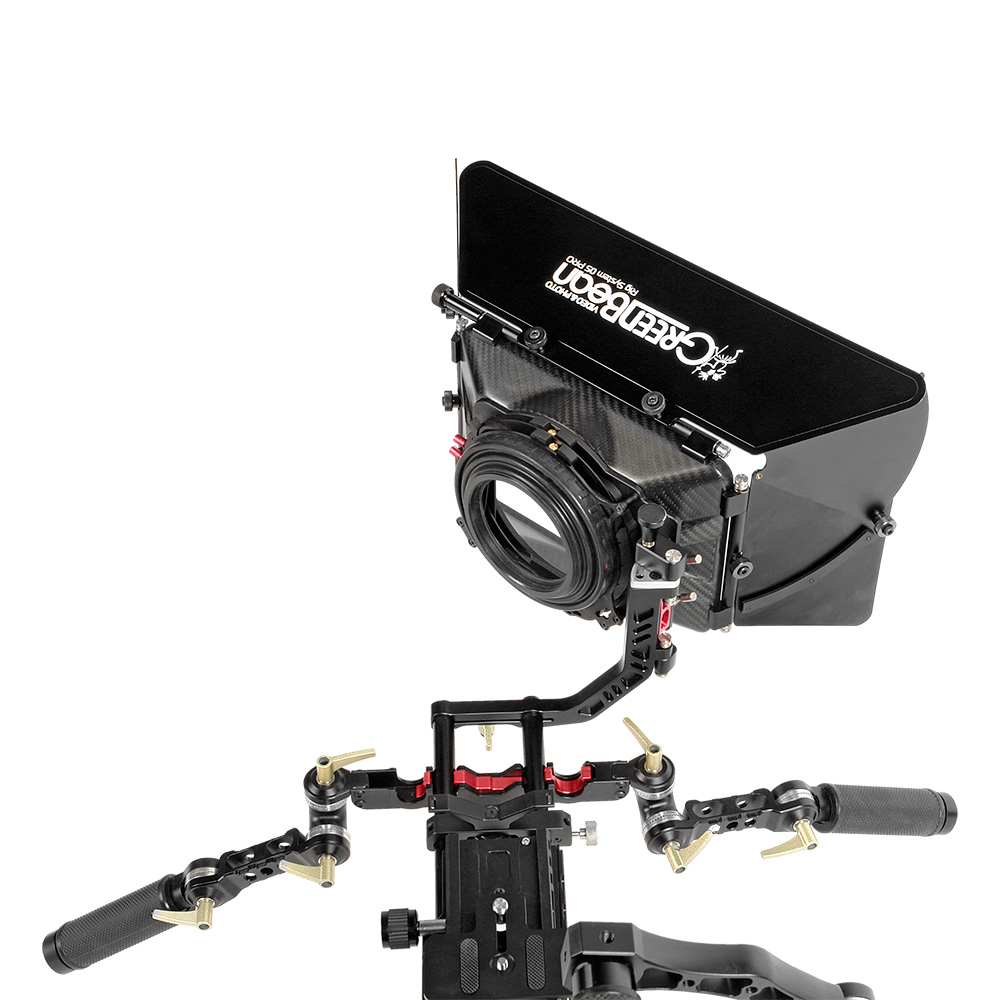

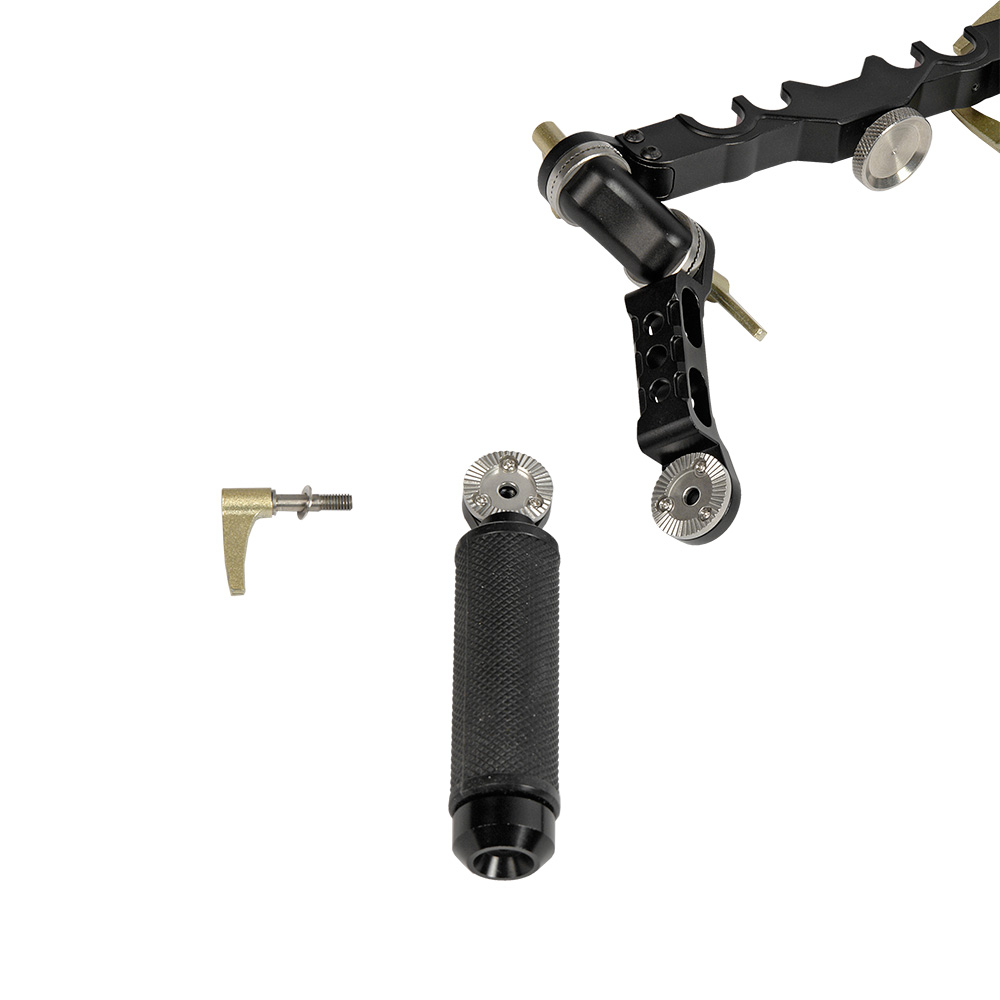

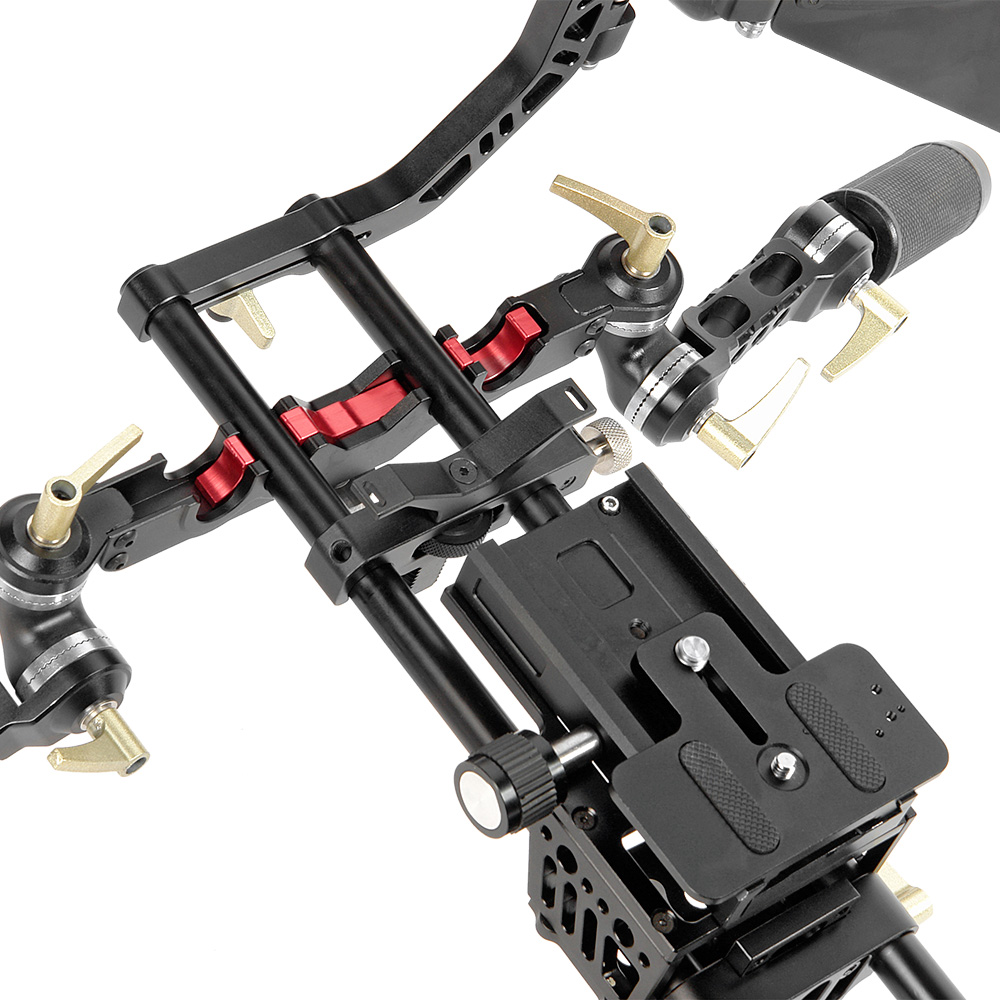

В комплекте обвеса предусмотрены ручки: нижняя (с двумя рукоятками) и верхняя захват-ручка. Ручки быстросъёмные, установить их возможно на левую или правую сторону. Фиксация ручек на суппортах винтовая. Для удобства хвата, ручки имеют резиновые рукоятки. Для облегчения конструкции, нижняя ручка имеет отверстия и проточки. Нижние ручки также можно установить на 19 мм суппорта. Для установки дополнительного оборудования на риг, верхняя захват-ручка снабжена

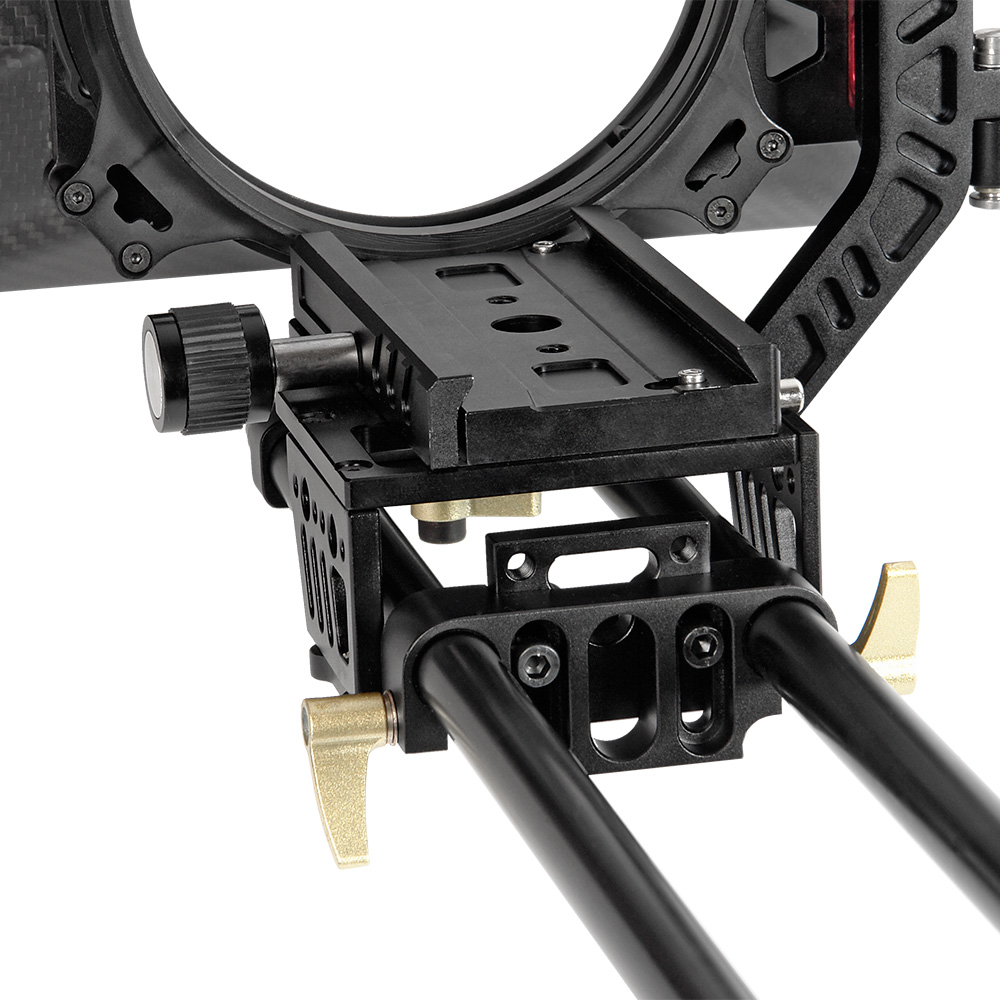

Установка камеры производится на базу (baseplate) с помощью быстросъёмной площадки. База может передвигаться вдоль суппортов и фиксироваться в выбранном положении на два винтовых фиксатора. Её также можно отрегулировать по высоте, для этого в комплекте предусмотрены шестигранные ключи. Быстросъёмная площадка Т-образной формы устанавливается в базу и фиксируется на винтовой фиксатор. Для предотвращения её выпадения из базы предназначен подпружиненный предохранитель с кнопкой. Ход движения площадки по базе составляет — 10 см. Сверху на площадке находятся две противоскользящие накладки, а для крепления камеры можно выбрать винт 1/4″ или 3/8″.
На нижней части базы расположены отверстия с резьбами 1/4″ или 3/8″ для установки рига на штатив.

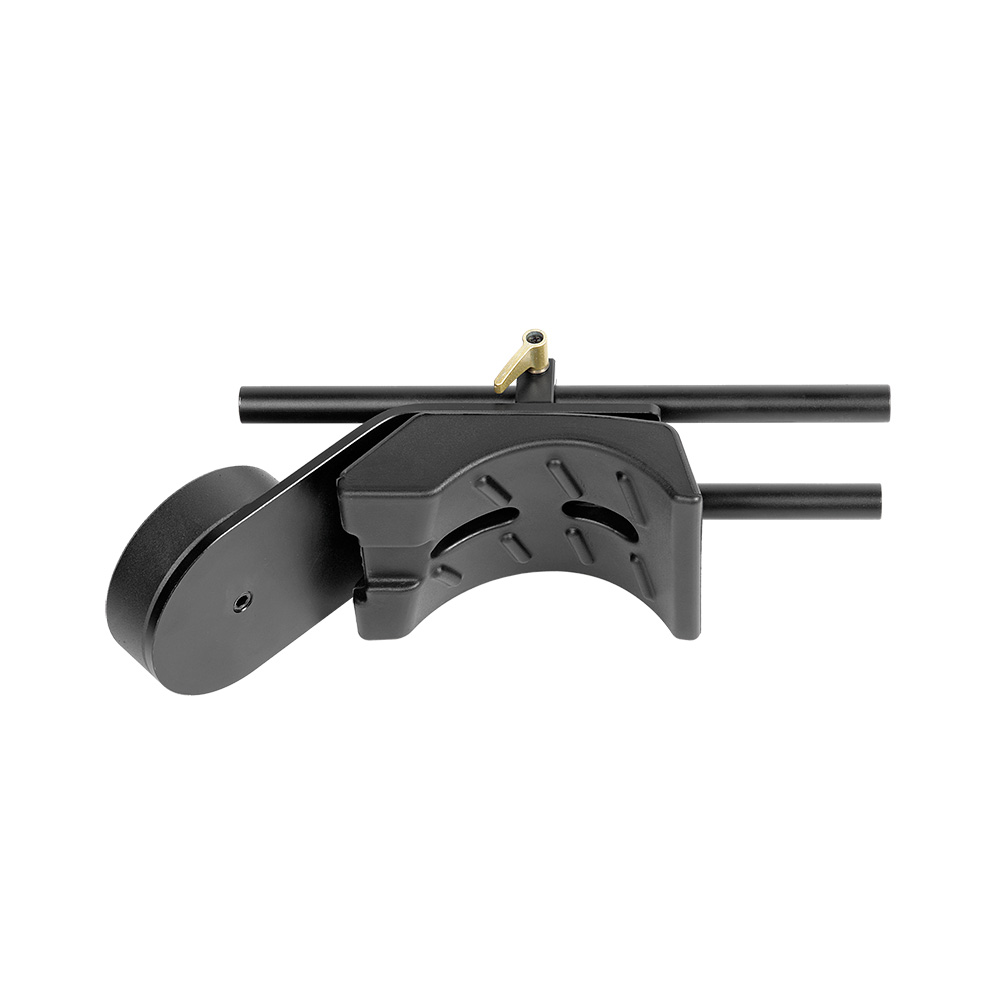

Плечевой упор оснащён съёмным стальным грузом-утяжелителем на винте и регулируемой накладкой из вспененного материала. Подобрать оптимальное положение камеры относительно глаза, отрегулировав плечевой упор, не составит труда для операторов с любым телосложением. Благодаря регулируемой скобе, положение суппортов плечевого упора может быть смещено относительно базовых суппортов (скоба имеет подвижные элементы смещающиеся по горизонтали и вертикали).
При использовании рига с камерой с тяжёлыми длиннофокусными объективами, необходимо использовать комплектную поддерживающую опору. Опора быстросъёмная и фиксируется на суппортах с помощью винтового зажима. Поддержка осуществляется за счёт выдвижного Y-образного упора, высота которого регулируется от 11 до 42 мм. Для установки дополнительного оборудования на риг, опора снабжена

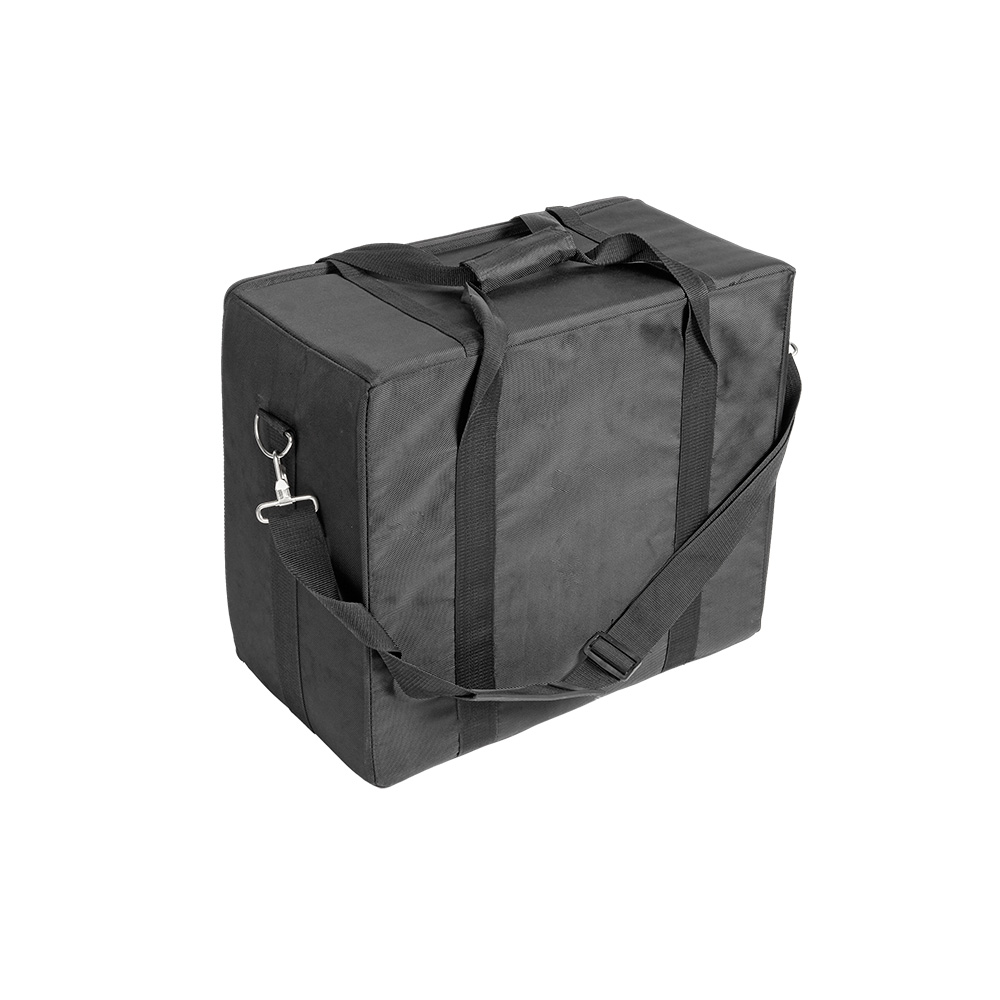

Для хранения и транспортировки в комплекте с ригом предусмотрен полужёсткий кейс с ручками и плечевым регулируемым ремнём. Внутренние стенки кейса и его дно выложены вспененным материалом — это защитит оборудование от поломки при возможном падении.
Характеристики:
Модель |
GreenBean Rig System 05 PRO |
Материал |
Алюминиевый сплав, резина, пластик |
Диаметр суппортов |
15 мм |
Размер компендиума |
9″ х 6″ |
Размер светофильтров |
4″ х 4″ |
Вес комплекта |
5.320 кг |

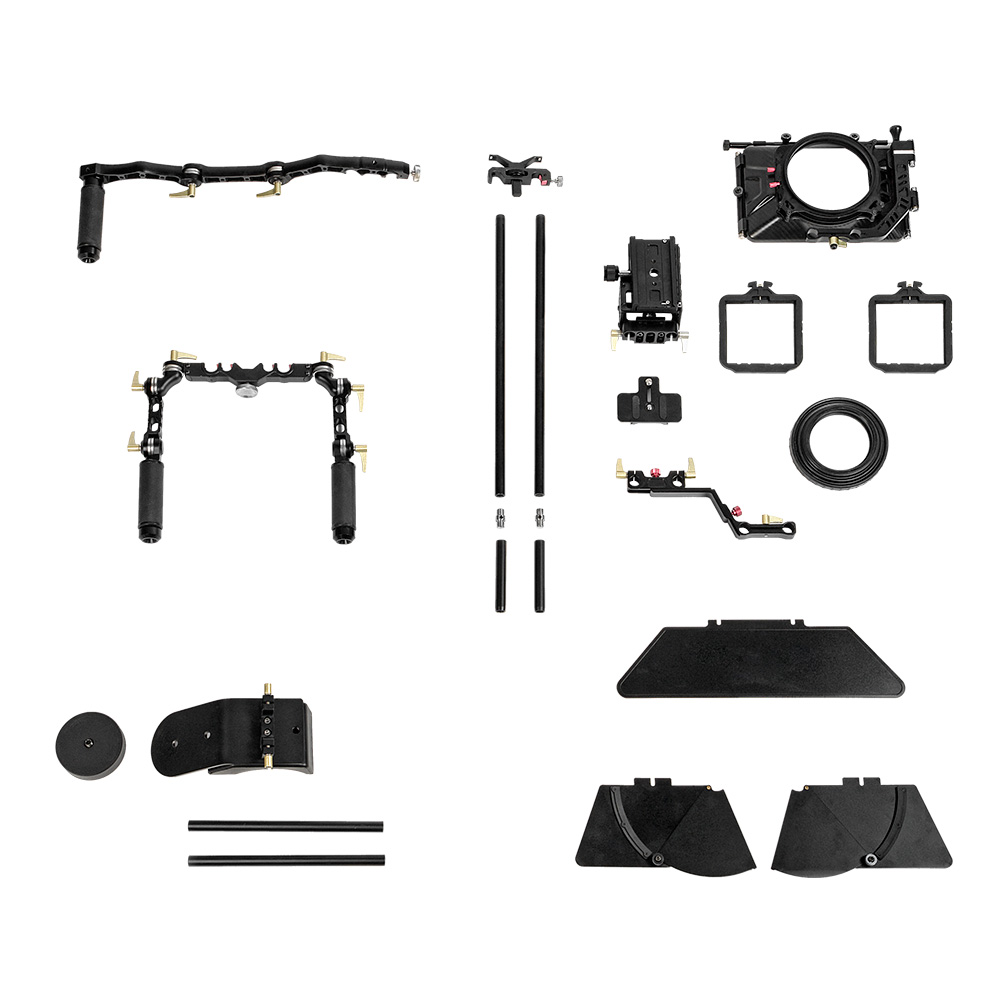

Суппорт 440 мм — 2 шт
Суппорт 255 мм — 2 шт
Суппорт 100 мм — 2 шт
Винты двухсторонние для соединения суппортов — 2 шт
Компендиум — 1 шт
Шторки боковые — 2 шт
Шторка верхняя (козырёк) — 1 шт
Оправа для фильтра (4″ х 4″) — 2 шт
Переходное кольцо 131 / 86 мм — 1 шт
Ручка нижняя (с двумя рукоятками) — 1шт
Ручка -захват — 1 шт
База с быстросъёмной площадкой для установки камеры — 1 шт
Скоба для установки суппортов плечевого упора — 1 шт
Плечевой упор с грузом — 1 шт
Опора объектива — 1 шт
