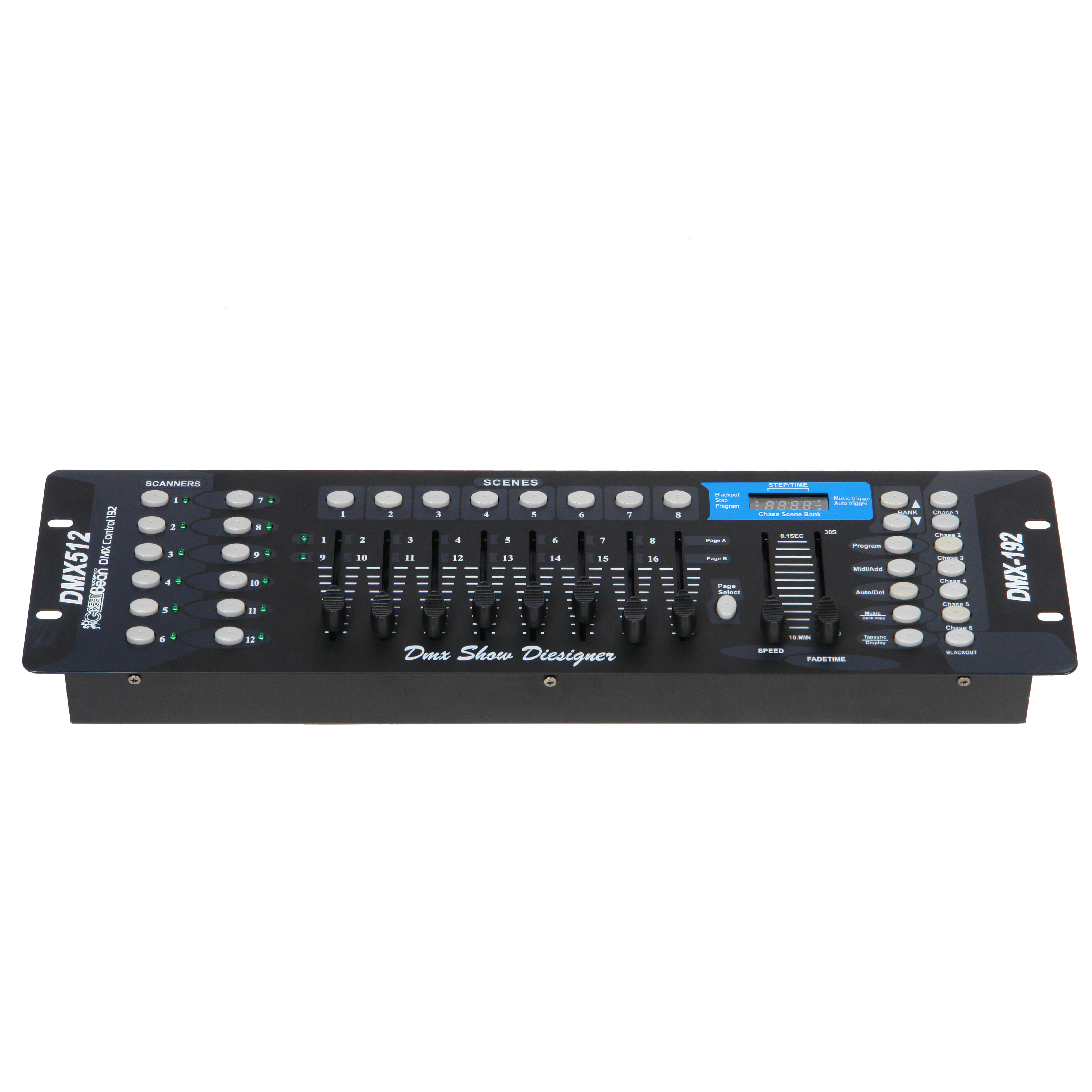

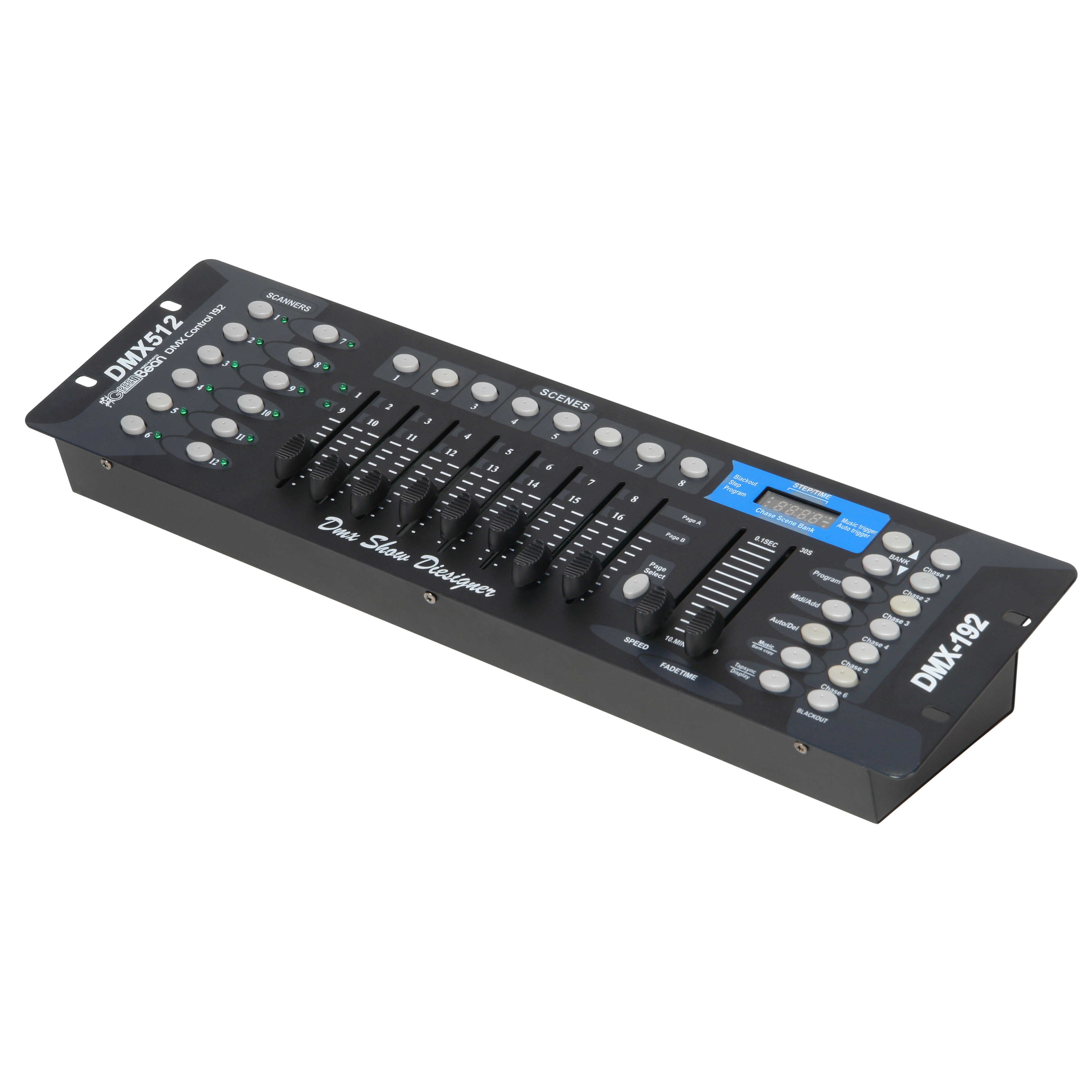

Пульт GreenBean DMX Control 192 предназначен для управления осветительным и студийным оборудованием: Led-панелями, осветителями FRESNEL, стробоскопами, генераторами тумана и другими устройствами по протоколу DMX512 – как в группе, так и каждым по отдельности. Если в одном приборе есть сразу несколько параметров, которыми нужно управлять – к примеру, мощностью, цветовой температурой или (как в RGB панелях) каждым цветом в отдельности, то описываемый пульт легко позволяет производить требуемые манипуляции. Аналогичное управление можно проводить и в группах приборов, причем по заранее запрограммированному сценарию.

Основные функции панели управления

Кнопки SCANNERS позволяют выбрать управляемое устройство (прожектор) с 16-ю каналами управления, каждый из которых отвечает за один из настраиваемых параметров устройства. Рядом с кнопками расположен индикатор, позволяющий понять, какими устройствами ведется управление. Возможно управление одновременно несколькими прожекторами.

Кнопки SCENES отвечают за настройку статических световых сцен (или световая картина или кадр), определяющая значения для всех DMX-параметров, контролируемых данным устройством, т.е. 192 DMX-параметра или значения для каждого из 16 параметров всех 12 сканеров. В контроллере можно запрограммировать и сохранить 184 сцены.

Кнопки PAGE A, PAGE B, PAGE – так как каждый сканер может иметь до 16-ти параметров, а регуляторов (FADERS) всего 8, параметры каждого сканера разбиты на две группы (или страницы) - PAGE A (параметры с 1-го по 8-ой) и PAGE B (параметры с 9-го по 16-ый). Таким образом, для установки с помощью ползунковых регуляторов первых восьми параметров первого сканера (DMX-адреса с 1-го по 8-ой), нужно выбрать SCANNER 1 и PAGE A (с помощью кнопки PAGE SELECT). Для установки остальных параметров первого сканера (DMX-адреса с 9-го по 16-ый) нужно выбрать SCANNER 1 и PAGE B.

Кнопки BANK управляют группами сцен (банками), имеющими свой номер. В контроллере - 23 банка, в каждом из которых может находится от 0 до 8-ми сцен и любая из запрограммированных сцен находится в каком либо банке.

Кнопки CHASE управляют чейзами – перечнями заранее запрограммированных и находящихся в банках сцен, которые необходимо воспроизвести в автоматическом режиме последовательно, шаг за шагом, через равные промежутки времени. В контроллере - 6 независимых чейзов, в каждый момент времени может выполняться только один из них. Каждый чейз может содержать до 240 шагов, на каждом из которых может выполняться одна из заранее запрограммированных сцен, причем некоторые из сцен могут повторяться на разных шагах, а некоторые сцены не использоваться вовсе.

Кнопка DISPLAY в режиме программирования чейза служит для переключения отображения номеров банка и сцены к отображению номера шага. Во всех остальных режимах переключает отображение параметров сканеров от вида 000-255 к виду 0%-100%.

Кнопка BLACKOUT вызывает переход в режим общего затемнения BLACKOUT и подтверждается мерцающим индикатором BLACKOUT. При этом передача DMX-сигнала прекращается, все световые приборы гаснут, стробоскоп и дым-машина останавливаются.

Кнопка PROGRAM - режим программирования, в котором можно создавать, изменять и сохранять сцены, а также запрограммировать или изменить чейзы (распределить сцены по шагам или изменить порядок их следования).

Кнопка AUTO переводит в режим автоматического воспроизведения банка или чейза со скоростью, устанавливаемой регулятором SPEED.

Кнопка TAPSYNC- режим автоматического воспроизведения чейза или банка с ручной синхронизацией.

Кнопка MUSIC - режим автоматического воспроизведения чейза или банка "под музыку" со скоростью, определяемой встроенным в контроллер микрофоном.

Регуляторы CHANALS FADERS (фейдеры) - 8 ползунковых регуляторов для изменения и установки значений параметров для сканеров.

Регулятор FADE TIME – время "перетекания" одной сцены в другую при автоматическом воспроизведении, определяется регулятором FADE TIME. Если это время равно нулю, то сцены сменяют друг друга мгновенно. Чем больше установлено значение, тем более плавно сцены меняют друг друга.

SPEED – регулятор скорости чередования шагов при автоматическом воспроизведении чейза или скорость чередования сцен при автоматическом воспроизведении сцен в банке. Скорость определяется промежутком времени между соседними шагами или сценами и задается регулятором SPEED.

Подробнее о настройках, управлении и программировании пульта GreenBean DMX Control 192 2.4G можно прочитать в руководстве пользователя.

Электропитание

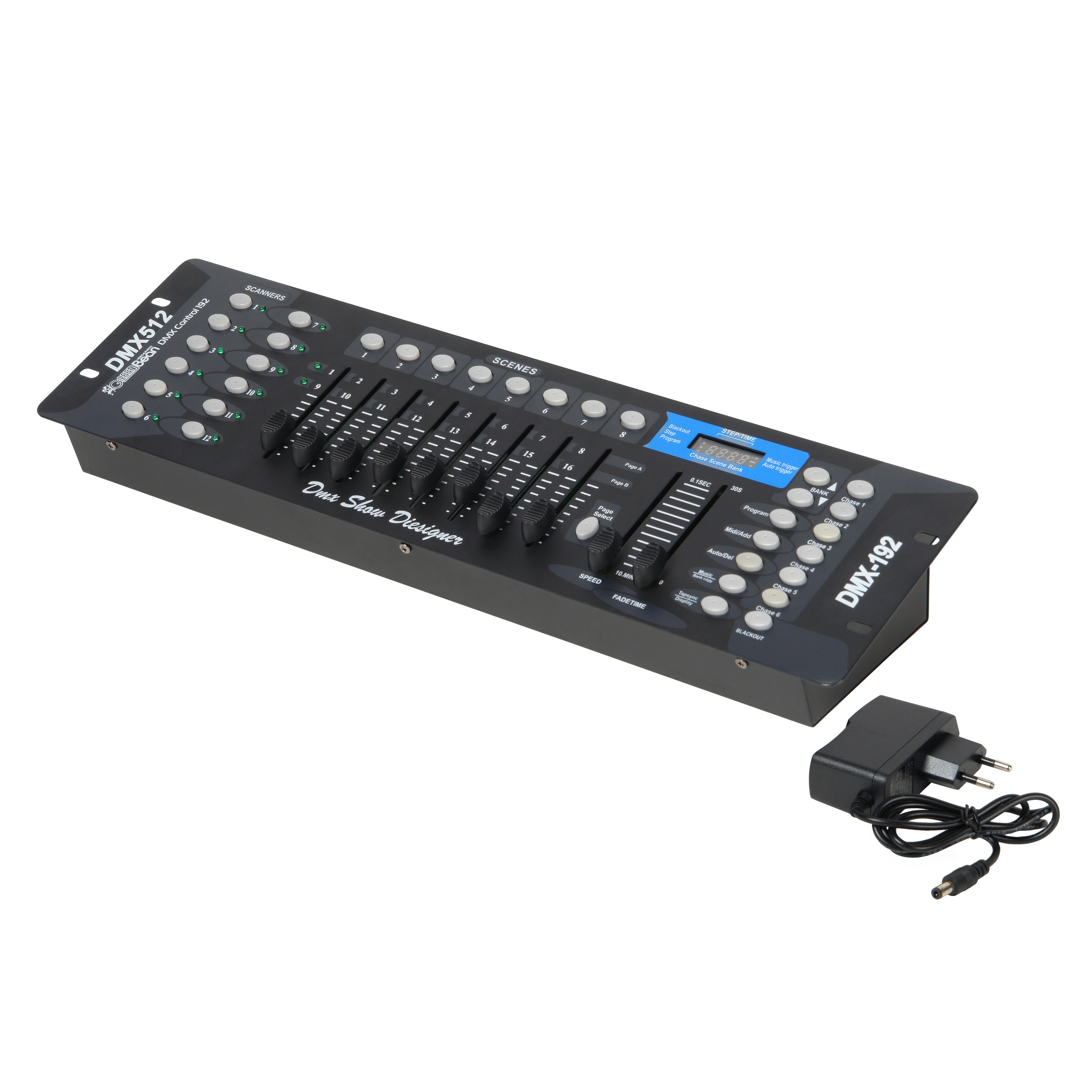

Электропитание пульта DMX осуществляется от стандартной сети 220В, сетевой адаптер =12В 1000мА входит в комплект.

Корпус пульта управления

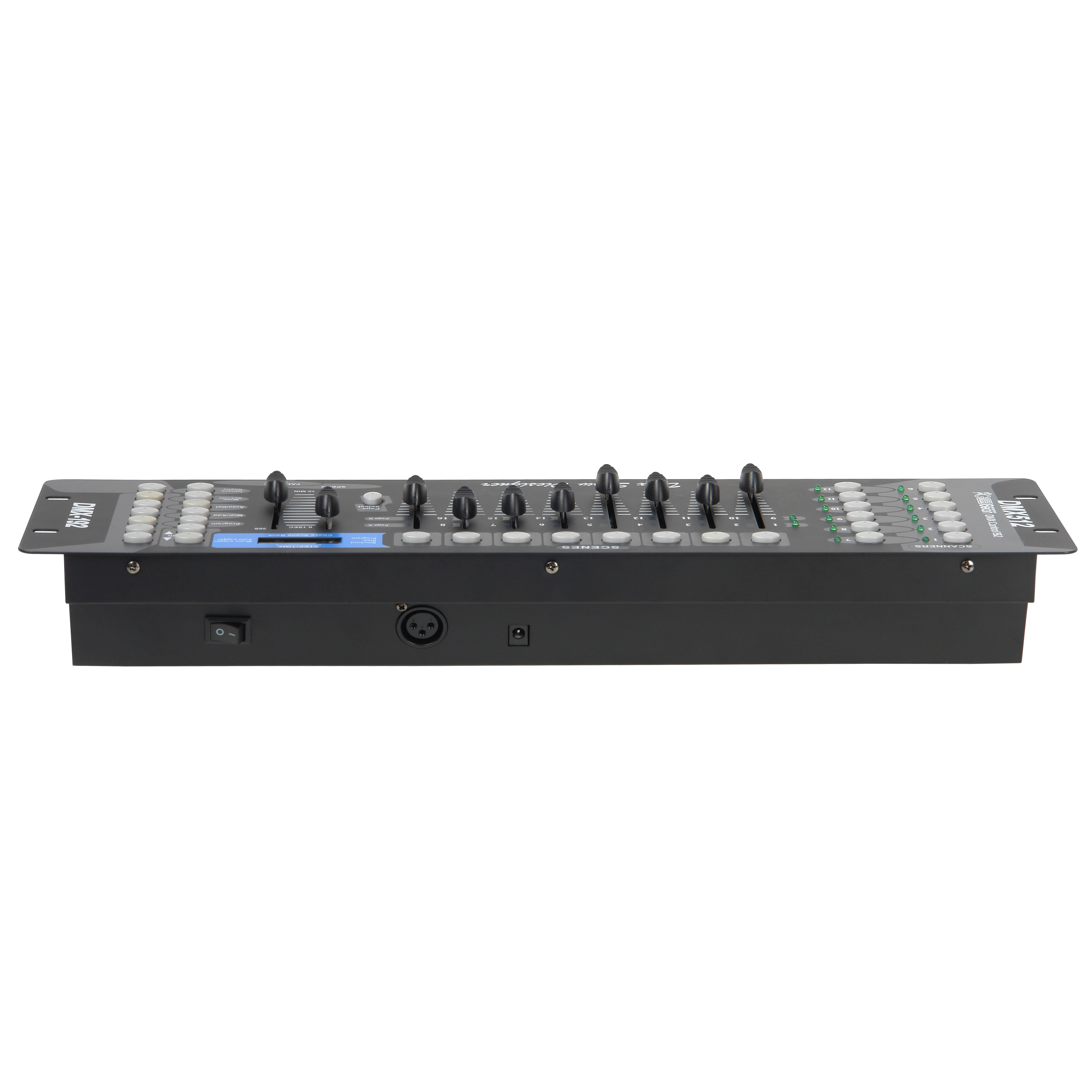

Компактный алюминиевый корпус пульта DMX оборудован отверстиями для крепления в стандартную стойку 19“(рэк). Кроме того, у него предусмотрены ножки для установки на стол. Вес пульта 1.4 кг, размеры 482х132х70 см.

Особенности:

• 192 канала DMX (12 сканеров по 16 каналов каждый)

• 23 банка по 8 программируемых сцен в каждом (всего 184 сцены)

• 6 независимых программируемых чейзов

• 8 ползунков (DMX-фейдеров)

• Встроенный микрофон для воспроизведения сцен «под музыку»

• Контроль времени «перетекания» одной сцены в другую (FADE TIME)

• Режим общего затемнения (BLACKOUT)
